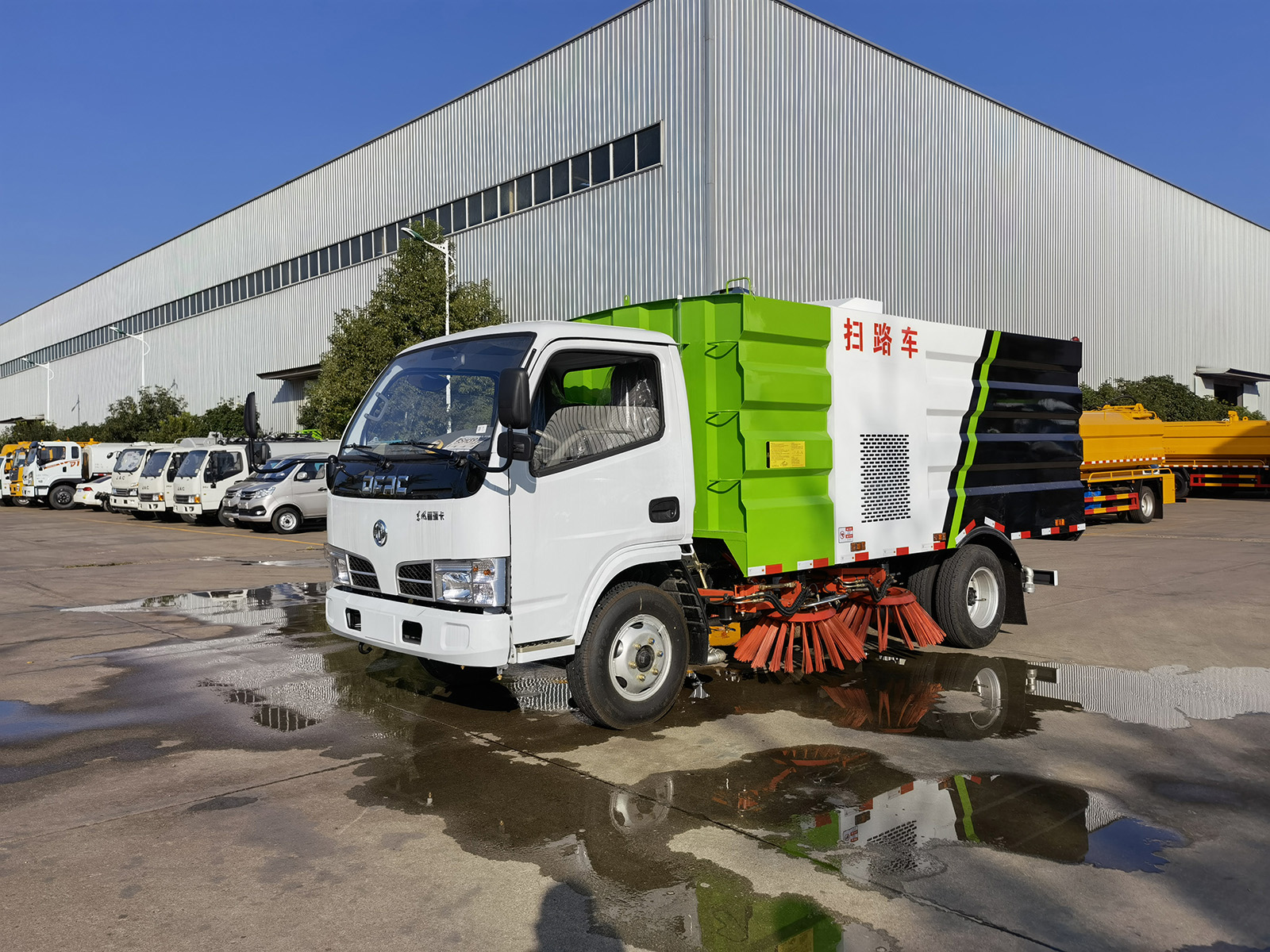

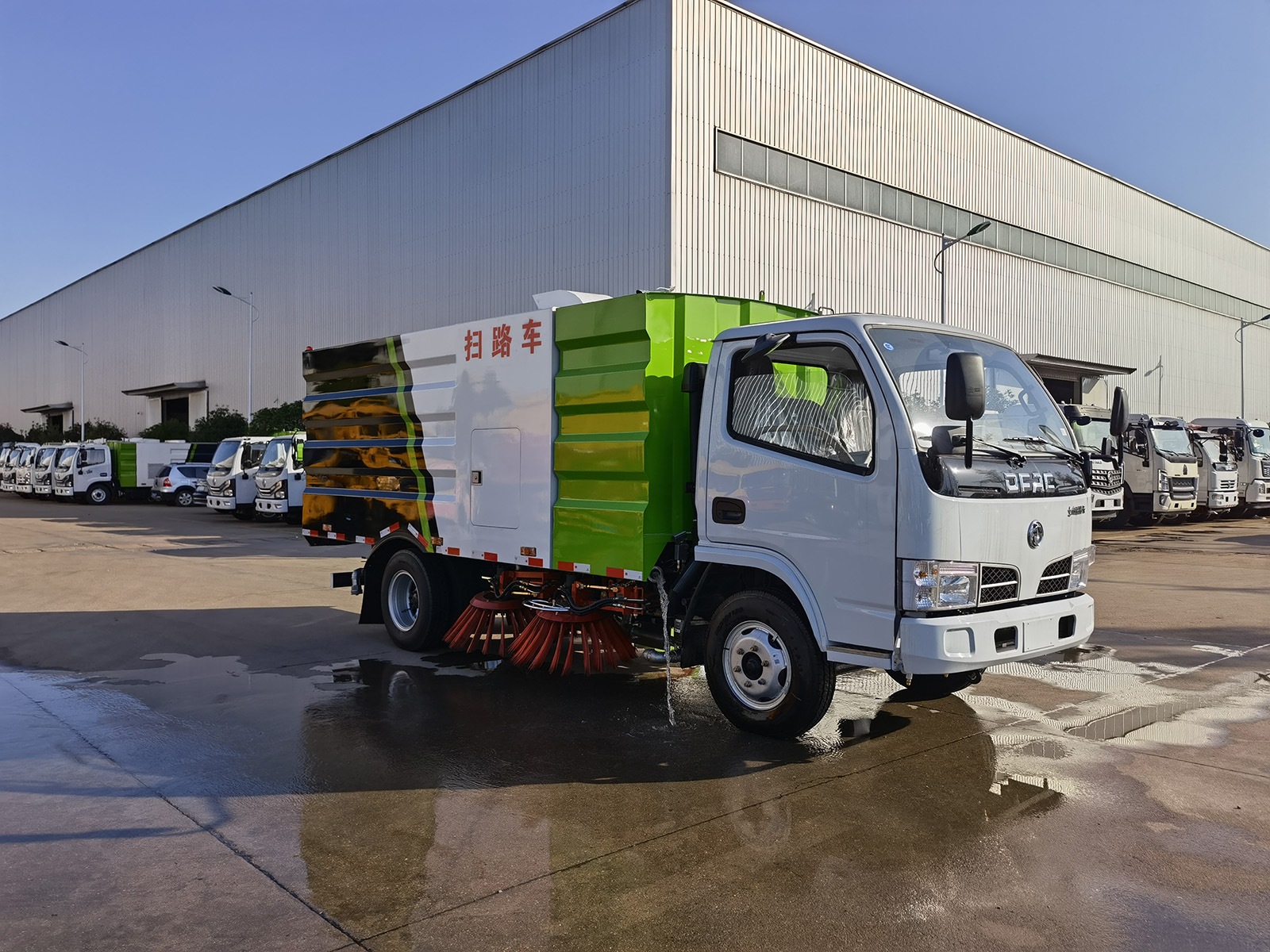

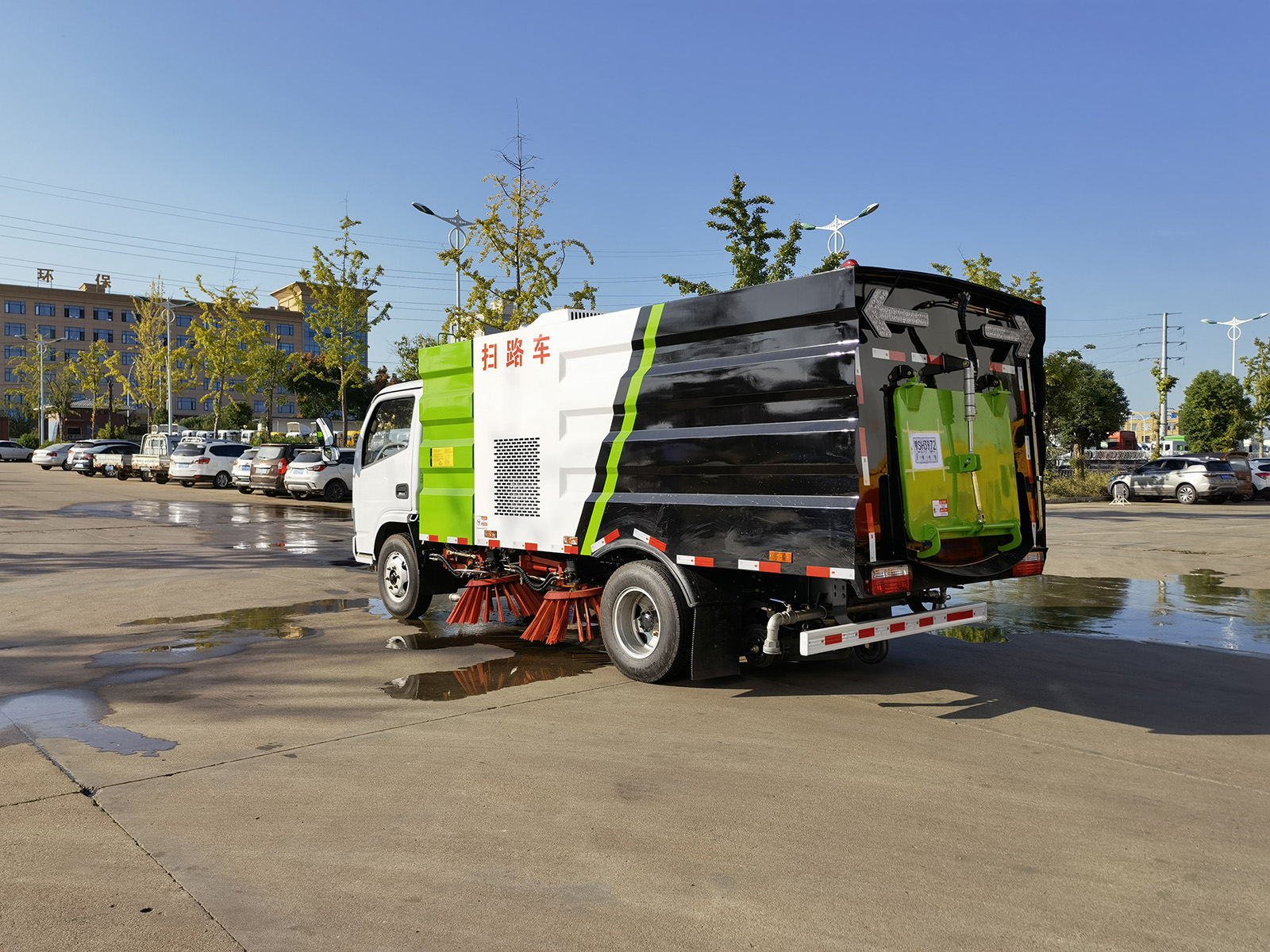

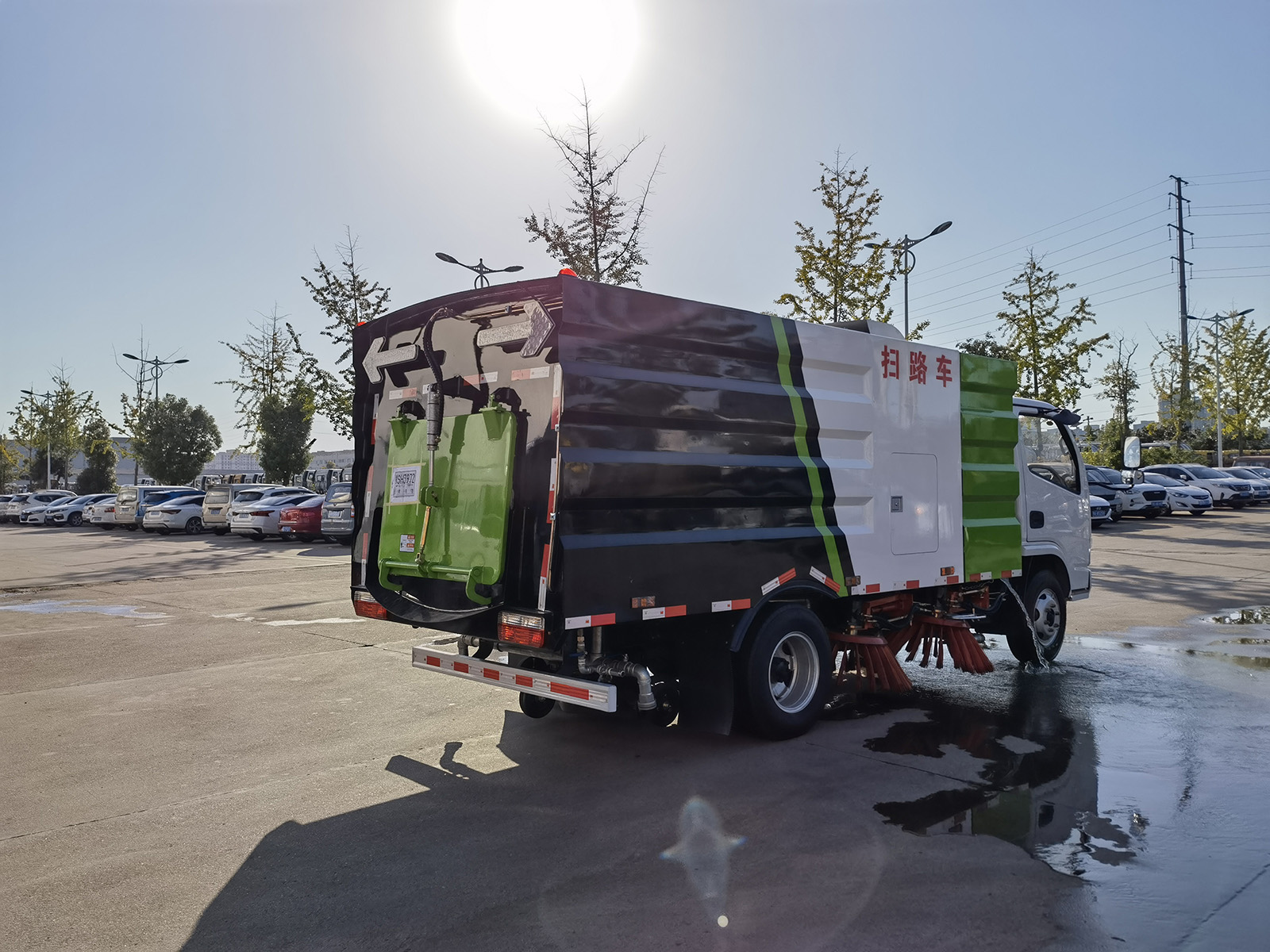

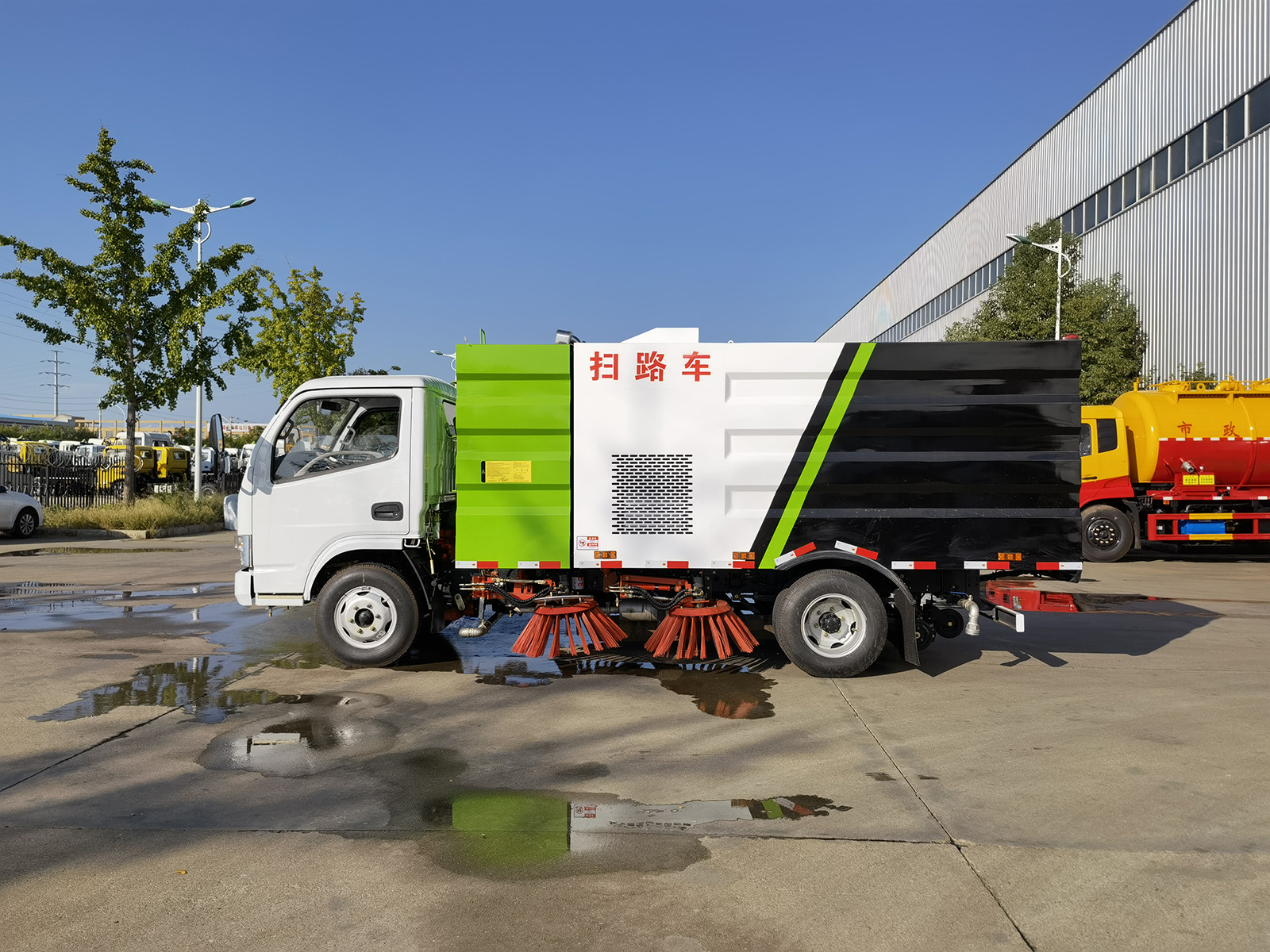

东风小多利卡扫路车

扫路车是在东风底盘基础上加装副发动机动力,清扫,抽吸及喷水降尘,液压等装置等改装而成的新一代清扫设备。扫路车具有清扫宽度大,作业油耗低,操作简便舒适,大幅度提升路面清洁效率等特点。广泛应用于城市街道、国道、公路、码头、车站、广场、水泥厂、电厂、矿厂等场所的路面垃圾清理,堪称全能清扫车。

1.采用吸扫混合的方式收集垃圾,湿式除尘、电液**,液压倾翻卸料的作业方式对路面进行清扫作业。

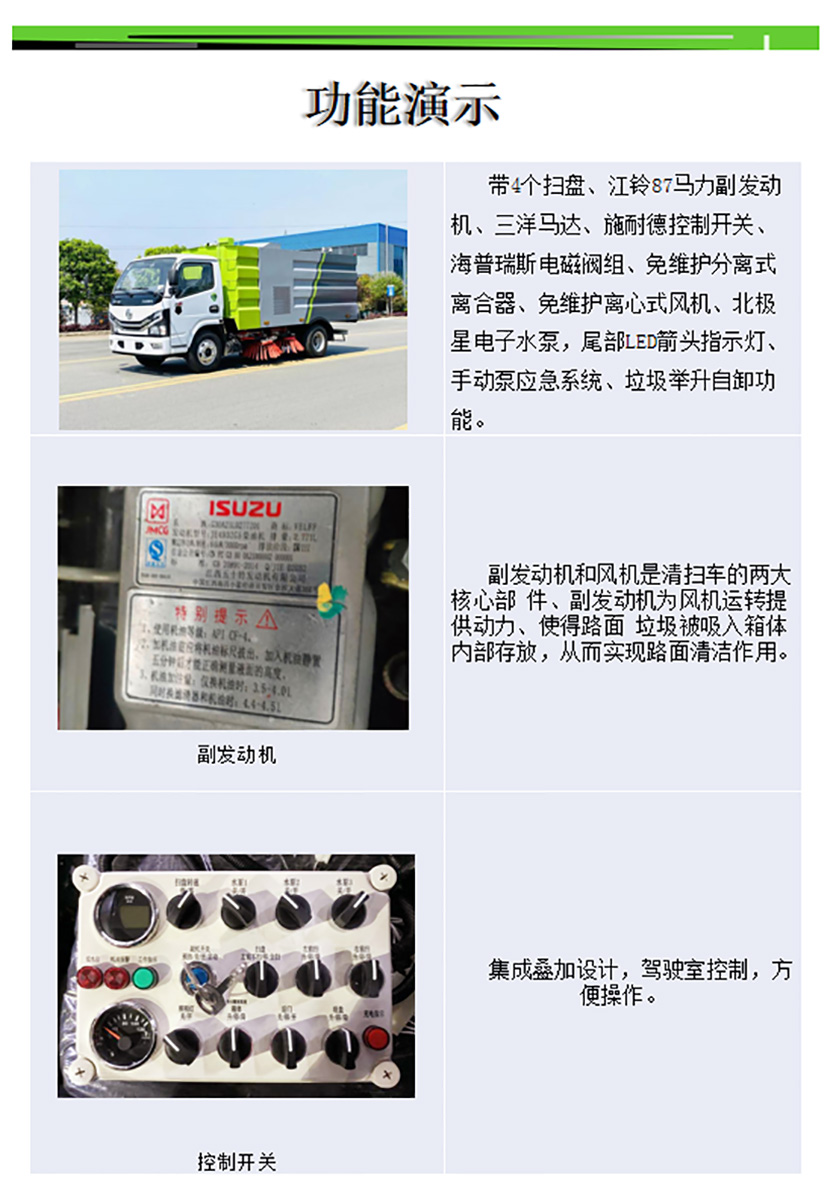

2.采用副发动机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。
3.采用“中置四扫盘+喷雾降尘装置+**隔板+后置吸嘴”的结构布局,让清扫过程中砂石不在飞溅扬尘,此布局便于清扫装置与吸盘的调整与维护,转场作业时整车通过性好。
4.副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载启动和停机时与风机的自动脱离,降低了对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。
5.扫盘有遇障碍自动避让保护功能和自动复位功能,遇到障碍自动回缩,越过障碍自动回位。
6.采用**,高效的专用风机和可随路面自动找平的全浮动式吸嘴,清扫效果好,使用寿命长。



高性能环保
利用倾斜扫刷将垃圾扫**吸盘前面,在风机产生的负压作业下,风流在闭合的回路中将垃圾吸入垃圾箱储存,整个作业过程均是物理原理,不会产生化学废料或垃圾外泄对环境的二次污染。
作业范围广
从几十微米**80-100mm的石子、砖头、树叶、饮料水瓶等杂物,一次作业均能全部去除。路面清扫宽度2800mm清扫能力13000㎡/h-50000㎡/h
结构简单,易损件少
整车上装90%以上零部件均采用装配式组装方式,各小件均具备通用性及互换性,拆卸方便,易于更换,维护费用低,更换效率高。
扫路车主要性能特点
1、垃圾倾卸料度高,水箱设置在垃圾箱的底部,使得**卸料角度高达54度以上,使得垃圾倾倒更为干净彻底。
2、液压阀组测试压力可以达35MPa,流量达300L/Min,可以对各种工业液压阀和行走机械液压阀的动态、静态性能和疲劳寿命进行**测试。
3、副机空滤进气系统设计**,将发动机的进气口引到了箱体顶部,使得发动机的进气更为洁净,大大提高了发动机的使用寿命。
4、液压系统过滤器使液压系统保持较高的清洁度, 采用**的液压油冷却技术,与同类产品相比,油温下降了10度,延长了液压油的使用寿命,液压系统有过载自动保护装置,全面保证了液压系统的安全使用。

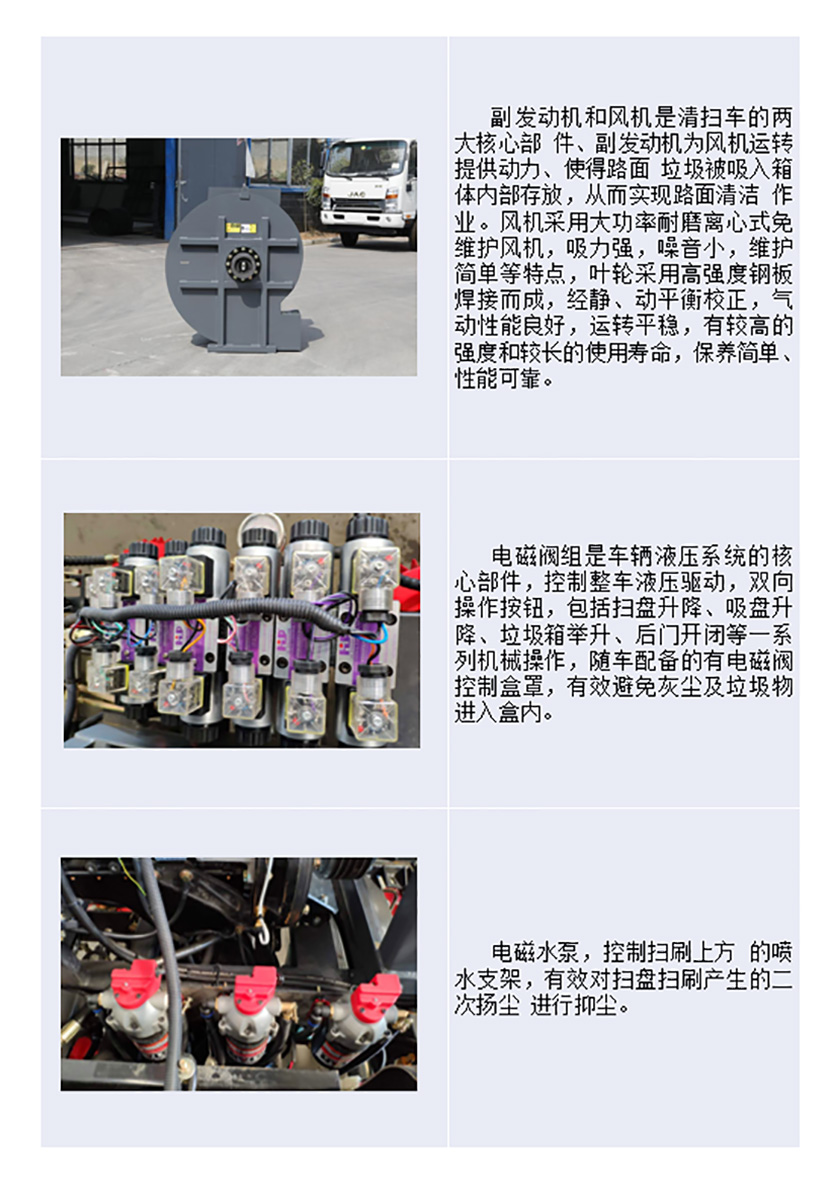

5、采用国内质量评比一流的扫路车专用风机,专业设计高效、高压离心风机,其蜗壳、叶轮均采用高科技技术进行了超强耐磨处理,耐磨性能大大提高
6、喷水降尘选用优质高效的离心水泵:流量大,压力高,能够有效的降低清扫扬尘,及减少吸口堵塞,该车在清扫刷盘装有不锈钢喷水架及铜质降尘喷头。

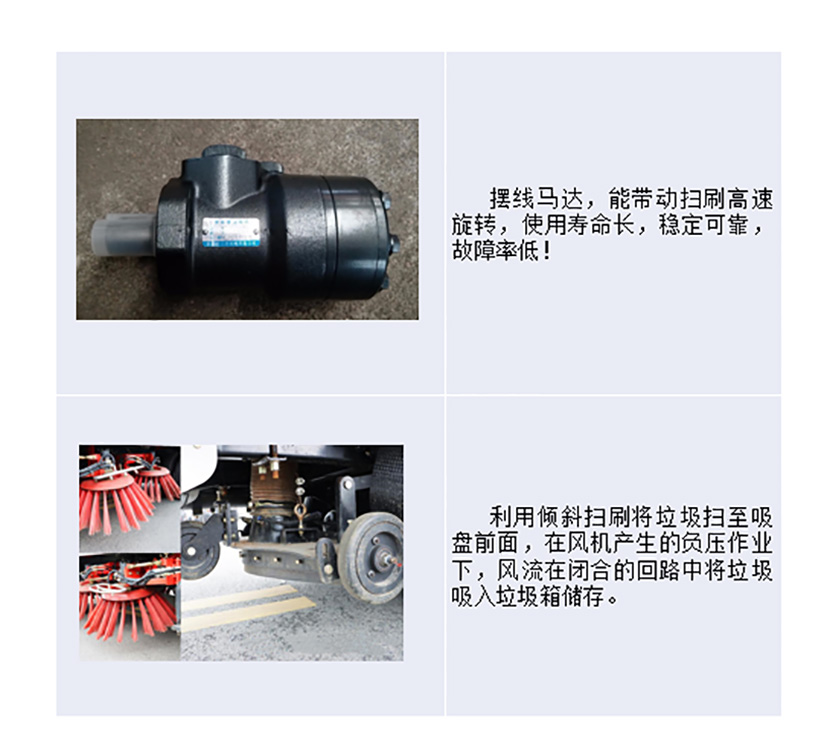

7、扫刷驱动马达采用优质摆线液压马达:工作效率高、使用寿命长。
8、箱体顶部设置了大面积滤网:减少堵塞保证抽吸气流畅通,箱体顶部设置了导流槽,提高降尘效果,使垃圾堆积均匀,提高有效容量。
9、清扫装置,具有自动避障保护功能或自动复位功能:扫刷采用弹簧悬浮避障结构,防止扫刷遇到障碍物被撞坏的可能。
10、该车的抽吸盘采用全浮动连接结构:可充分保证在进行清扫作业时,吸盘可根据路面状况随动,以保证吸盘与路面的间隙始终保持不变。后吸盘行走机构**,遇小减速带轻松越过。
【整车技术参数】
|
产品**
|
楚胜牌
|
公告批次
|
|
产品名称
|
楚胜牌CSC5045TSL6型扫路车
|
总质量(kg)
|
4495
|
罐体容积(m3)
|
|
额定质量(kg)
|
210
|
外形尺寸(mm)
|
5382,5632,5990 * 1950,2050 *
2500,2600 (mm)
|
整备质量(kg)
|
4155
|
货厢尺寸(mm)
|
|
额定载客(人)
|
|
准拖挂车总质量(kg)
|
|
驾驶室准乘人数(人)
|
2
|
鞍座**载质量(kg)
|
|
接近角/离去角(°)
|
27.7/14
|
前悬/后悬(mm)
|
1055/1627
|
轴荷(kg)
|
1600/2895
|
**车速(km/h)
|
110
|
备注:
|
1、该车主要用于道路清扫,主要专用装置为箱体,清扫总成。选装弧形箱体或方形箱体及箱体外观样式;选装吸盘中置或吸盘后置;选装单排或双排扫刷;选装后部空滤;选装后垃圾箱尾门样式;选装后部箱体样式。整车外形长与轴距对应关系为(mm):5382/2700,5632/2950,5990/3308。2、侧防护由车辆两侧专用装置替代。后防护采用冷弯型钢/Q235,焊接,截面高100mm,截面宽50mm,下边缘离地高400mm。3、随底盘选装前面罩,前保险杠,前组合灯具,选装排半驾驶室。ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。
|
【底盘技术参数】
|
底盘型号
|
EQ1045SJ3CDF
|
底盘名称
|
载货汽车底盘
|
**名称
|
东风牌
|
生产企业
|
东风汽车股份有限公司
|
轴数
|
2
|
轮胎数
|
6
|
轴距(mm)
|
2700,2950,3308
|
轮胎规格
|
6.50R16,7.00R16,7.50R16LT 8PR,6.00R15LT 10PR,6.50R16LT 10PR,7.00R16LT 8PR
|
钢板弹簧片数
|
6/6+5,3/3+3,2/3+2,5/7+3,5/4+3,6/4+3,6/5+2,6/3+3
|
前轮距(mm)
|
1525,1519,1472
|
燃料种类
|
柴油
|
后轮距(mm)
|
1498,1516,1586,1458,1650,1800
|
排放依据标准
|
GB17691-2018国Ⅵ
|
发动机型号
|
发动机生产企业
|
发动机排量
|
发动机功率
|
D20TCIF1
|
昆明云内动力股份有限公司
|
1999
|
93
|
Q23-115E60
|
安徽全柴动力股份有限公司
|
2300
|
85
|
Q28-130E60
|
安徽全柴动力股份有限公司
|
2800
|
96
|
CA4DB1-13E6
|
**汽车集团有限公司
|
2207
|
95
|
D20TCIF11
|
昆明云内动力股份有限公司
|
1999
|
93
|
YCY24140-60
|
广西玉柴机器股份有限公司
|
2360
|
103
|
CA4DB1-11E6
|
**汽车集团有限公司
|
2207
|
81
|
CY4BK161
|
东风朝阳朝柴动力有限公司
|
3856
|
105
|
ZD30D16-6N
|
东风轻型发动机有限公司
|
2953
|
120
|
H20-120E60
|
安徽全柴动力股份有限公司
|
2000
|
90
|
CY4BK461
|
东风朝阳朝柴动力有限公司
|
3707
|
95
|
M9T-600
|
东风轻型发动机有限公司
|
2298
|
105
|
Q23-136E60
|
安徽全柴动力股份有限公司
|
2300
|
100
|
整车详细介绍
|
底盘说明
|
底盘配置:轴距3308,驾驶室1730/单排,发动机型号为D20TCIF1,126马力,发动机功率93KW,变速箱采用万里扬5TS40,轮胎规格7.00R16,前后桥1.8/3.5,188(5+3)大梁,动转,离合助力,断气刹,电窗中控锁,ABS
轴距3308,驾驶室1730/单排,发动机型号为Q23-115E60,116马力,发动机功率85KW,变速箱采用万里扬5TS40,轮胎规格7.00R16,前后桥1.8/3.5,192双层大梁,动转,离合助力,断气刹,空调电窗中控锁,ABS
轴距3308,驾驶室1730/单排,发动机型号为Q28-130E60,131马力,发动机功率96KW,变速箱采用万里扬6G40,轮胎规格7.00R16,前后桥1.8/3.5,192双层大梁,动转,离合助力,断气刹,空调电窗中控锁,ABS
轴距3308,驾驶室2030/单排新款,发动机型号为CY4BK461,131马力,发动机功率96KW,变速箱采用万里扬5TS40,轮胎规格7.00R16,前后桥1.8/3.5,188双层大梁,动转,离合助力,断气刹,空调电窗中控锁,ABS
轴距3308,驾驶室1730/单排,发动机型号为YC4Y24140-60,140马力,发动机功率103KW,变速箱采用万里扬6GT40,轮胎规格7.00R16,前后桥1.8/3.5,192双层大梁,动转,离合助力,断气刹,空调电窗中控锁,ABS
|
