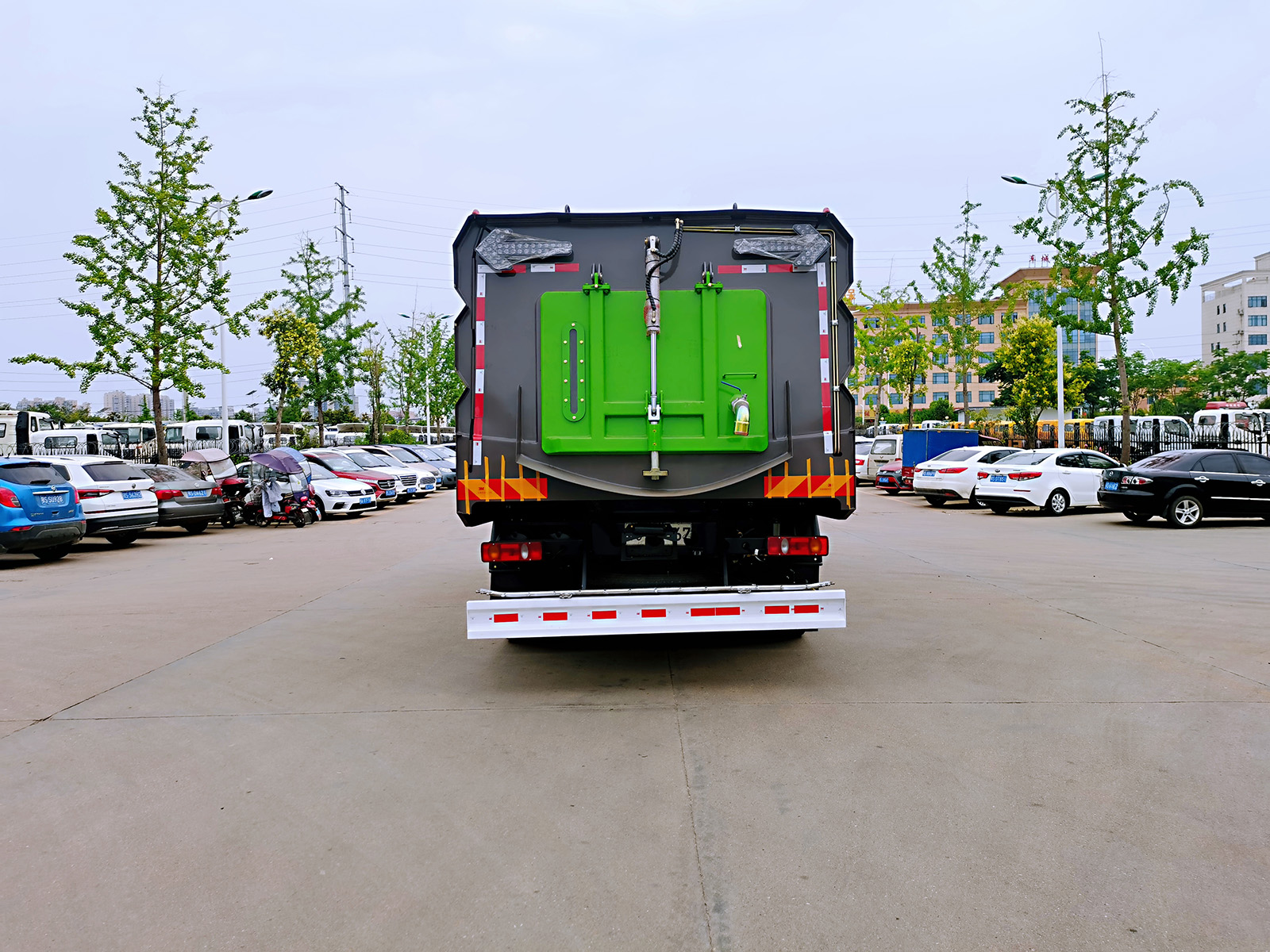

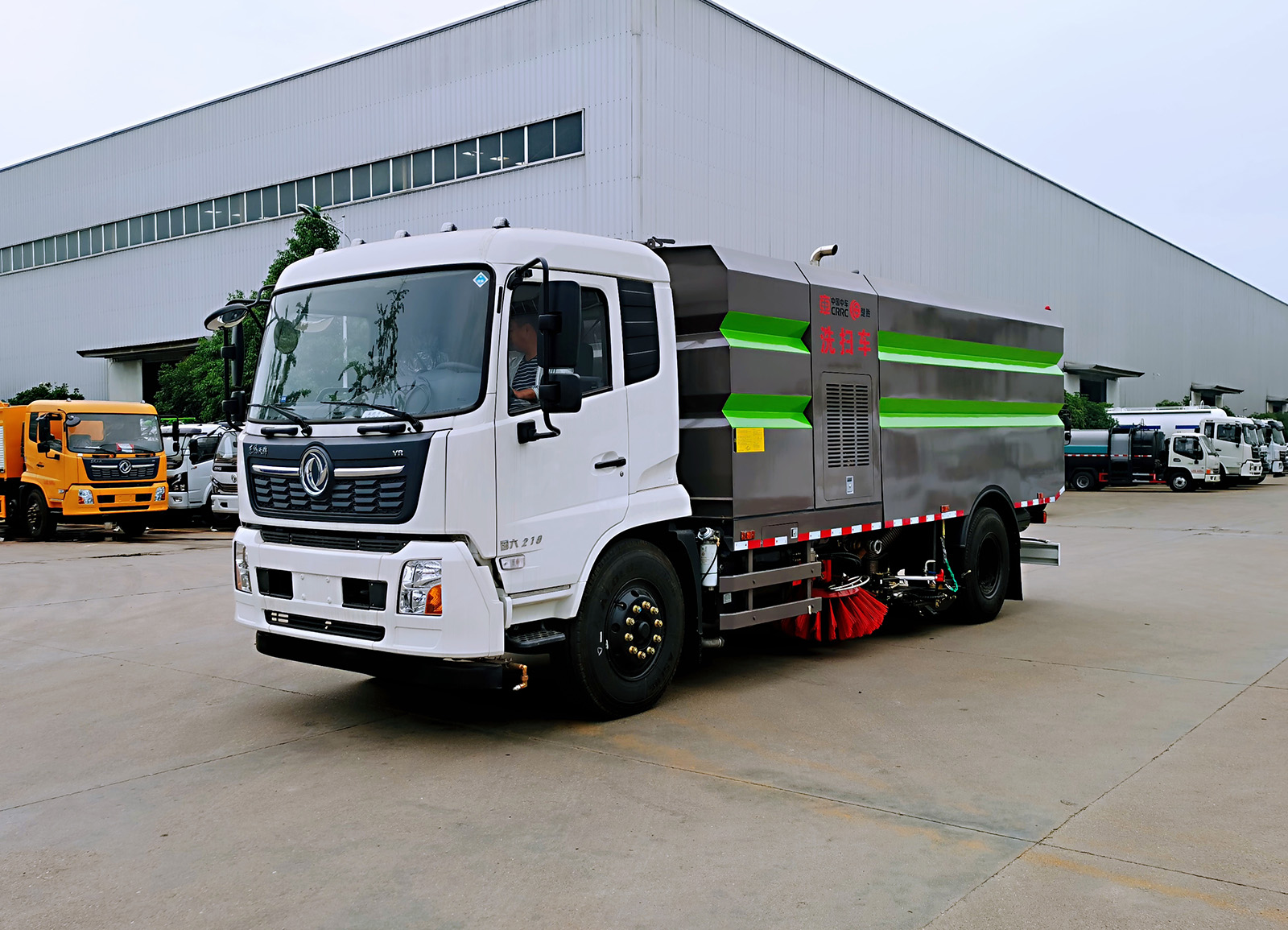

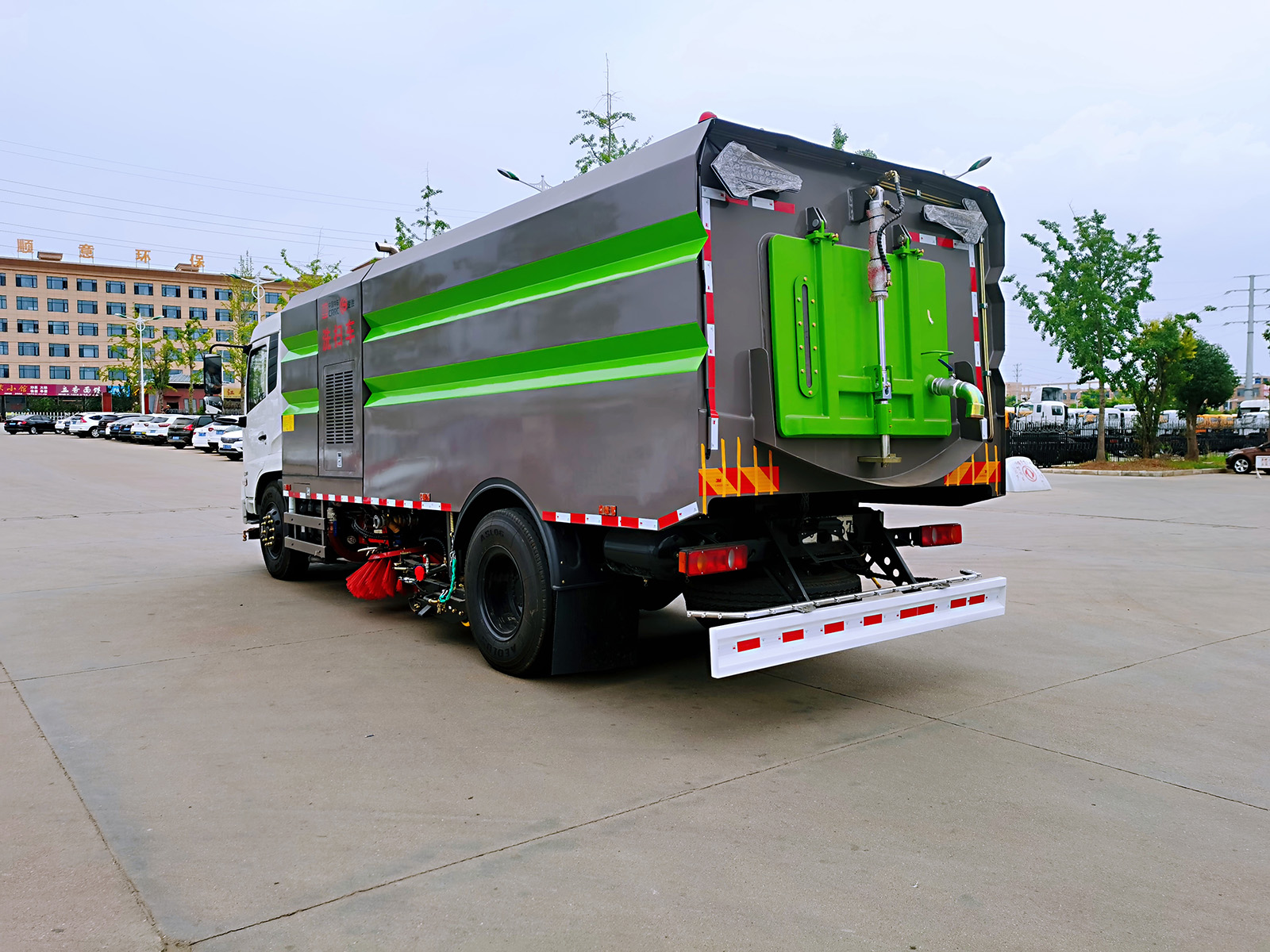

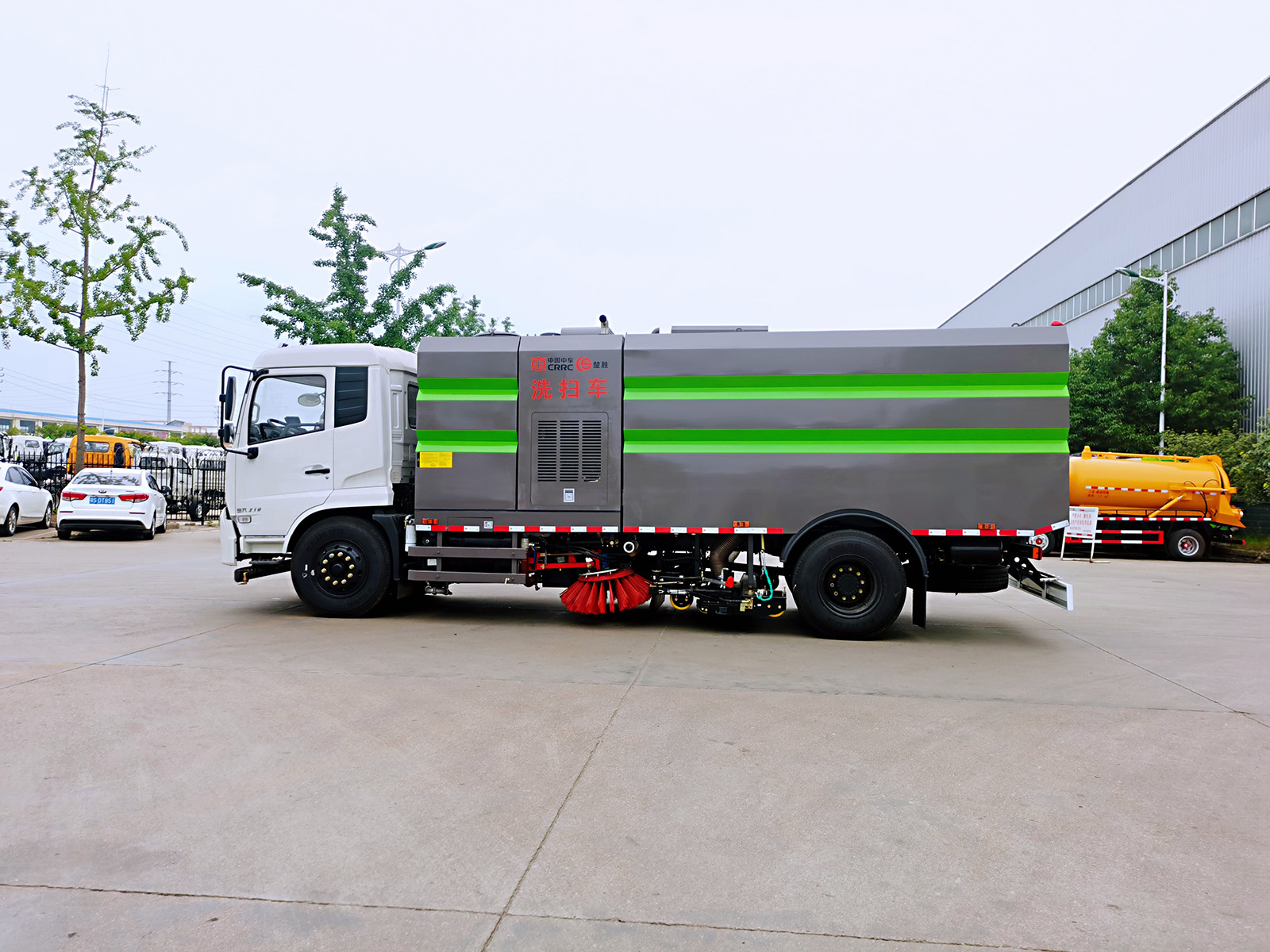

东风天锦洗扫车
洗扫车是我公司自行设计开发、新一代路面、路沿清洗、清扫及喷雾降尘的专用设备。该款洗扫车结合了扫路车及高压清洗车的功能特点,并解决了吸尘车无法在城市道路上清洗路沿的短板,在作业时利用扫刷将地面垃圾扫向车内侧,路面的顽固附着物由高压喷水杆喷出的水流冲起,再由吸盘吸入垃圾箱储存。具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点。
*洗扫车采用东风天锦DFH1180EX8型国六二类汽车底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。

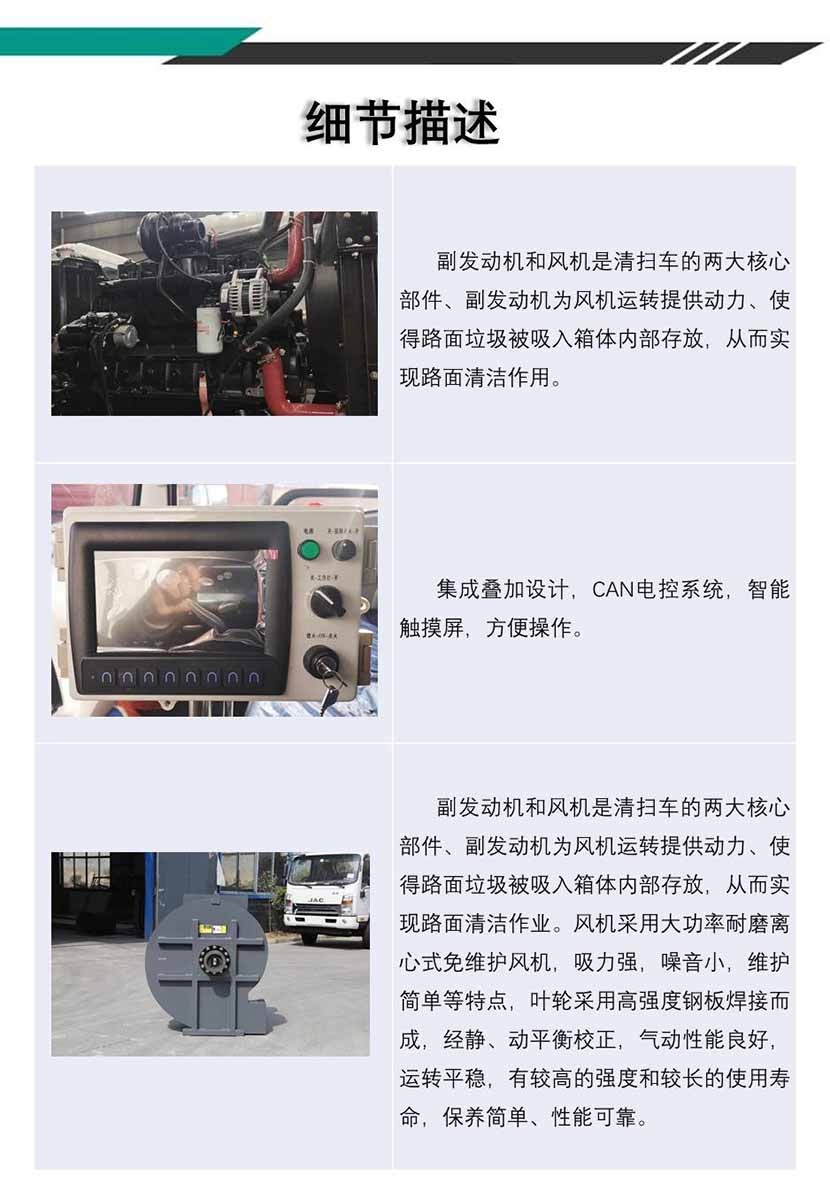

*副发动机驱动风机和高压水泵,副发动采用东风康明斯170马力柴油发动机。风机用8.0高压离心风机,效率高、风量大,**风量达23500m3/h。高压水泵采用国际知名GP-36型柱塞泵,流量合适,压力高,允许**压力达10MPa。
*清水箱充分利用了车载空间,容积大,可达9m3。垃圾箱容积可达7m3,倾翻卸料,带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。

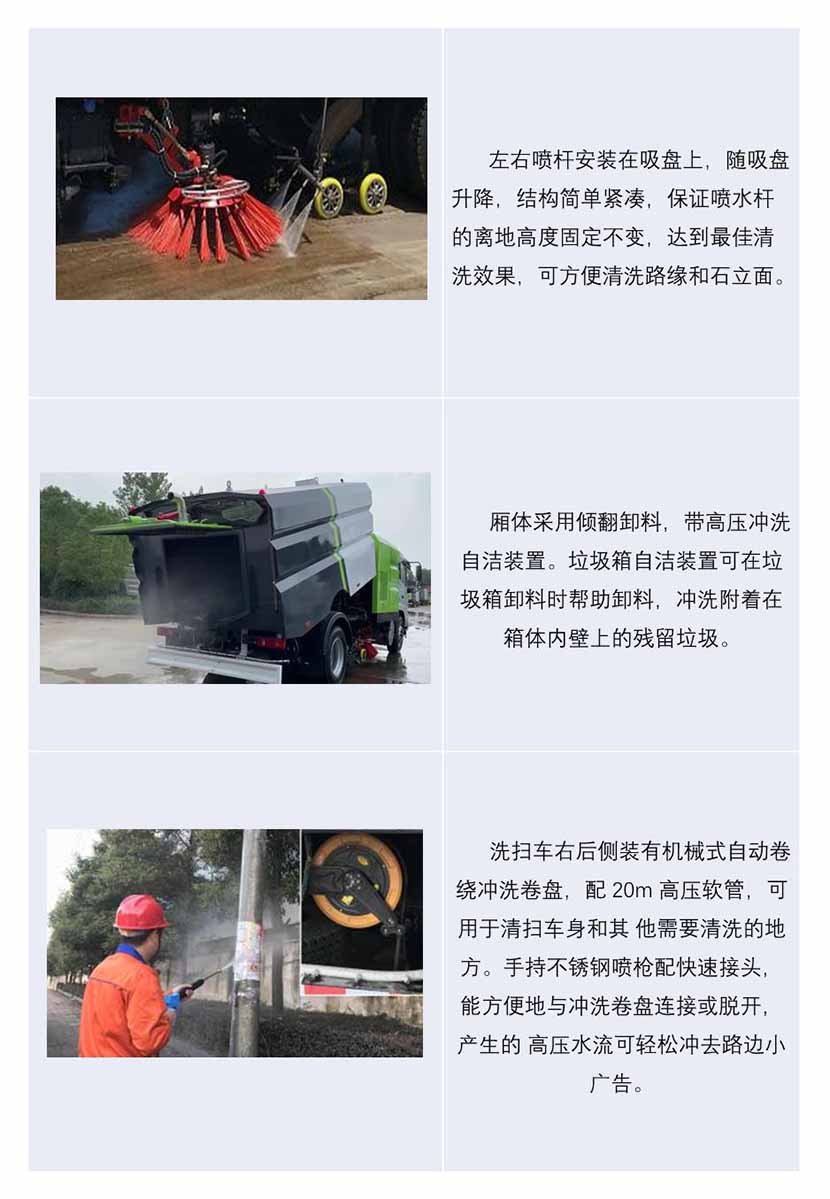

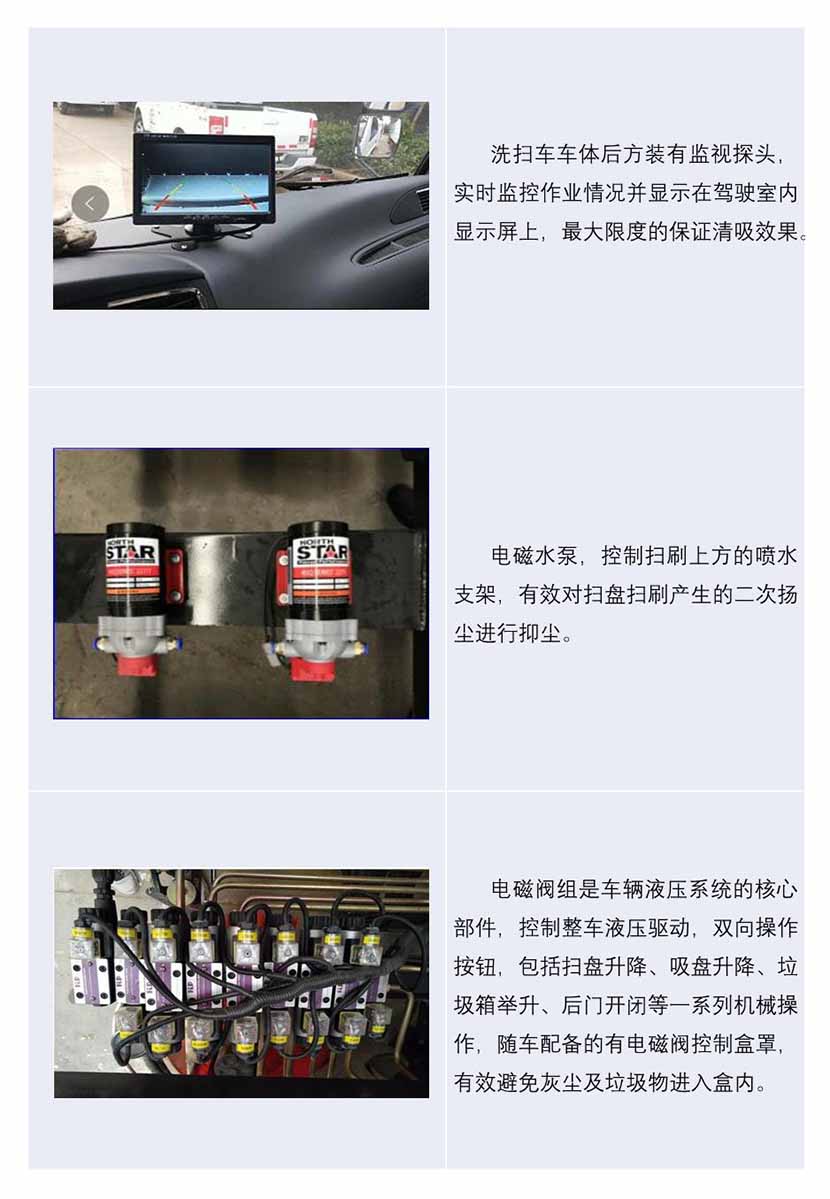

*左右喷水杆安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到**清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。

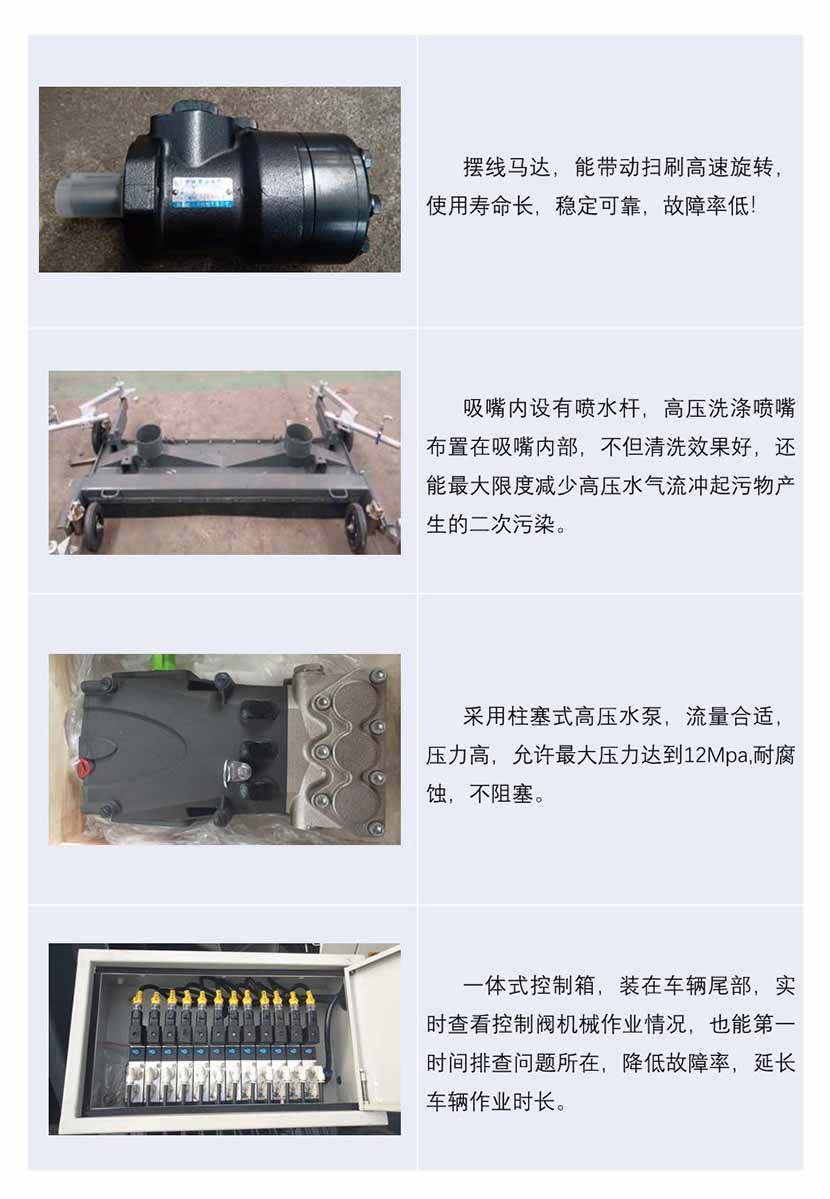

*左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。左右立扫分开**,可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm,确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮,能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆,尽可能多的将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能**限度减少高压水气流冲起污物产生的二次污染。

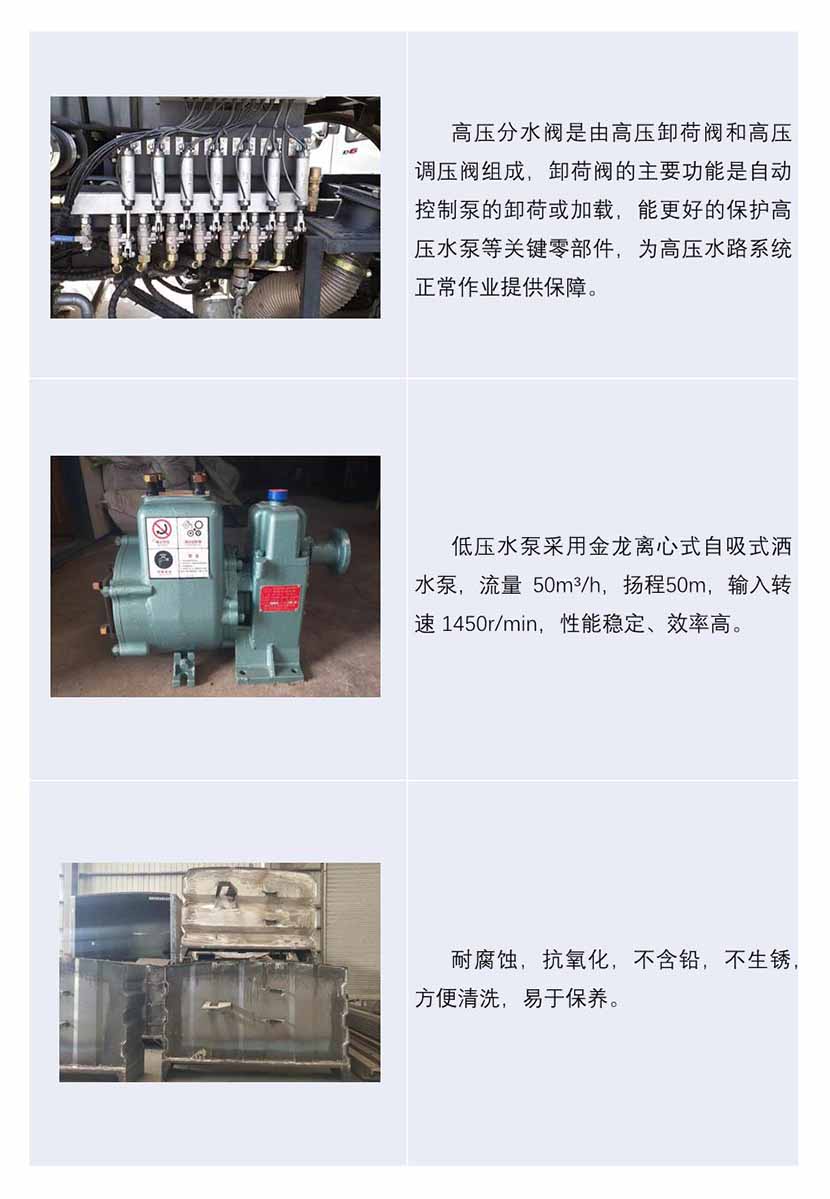

*底盘变速箱侧取力器驱动低压水泵,实现洒水车的低压冲洗功能,一键式作业起动和停机操作。

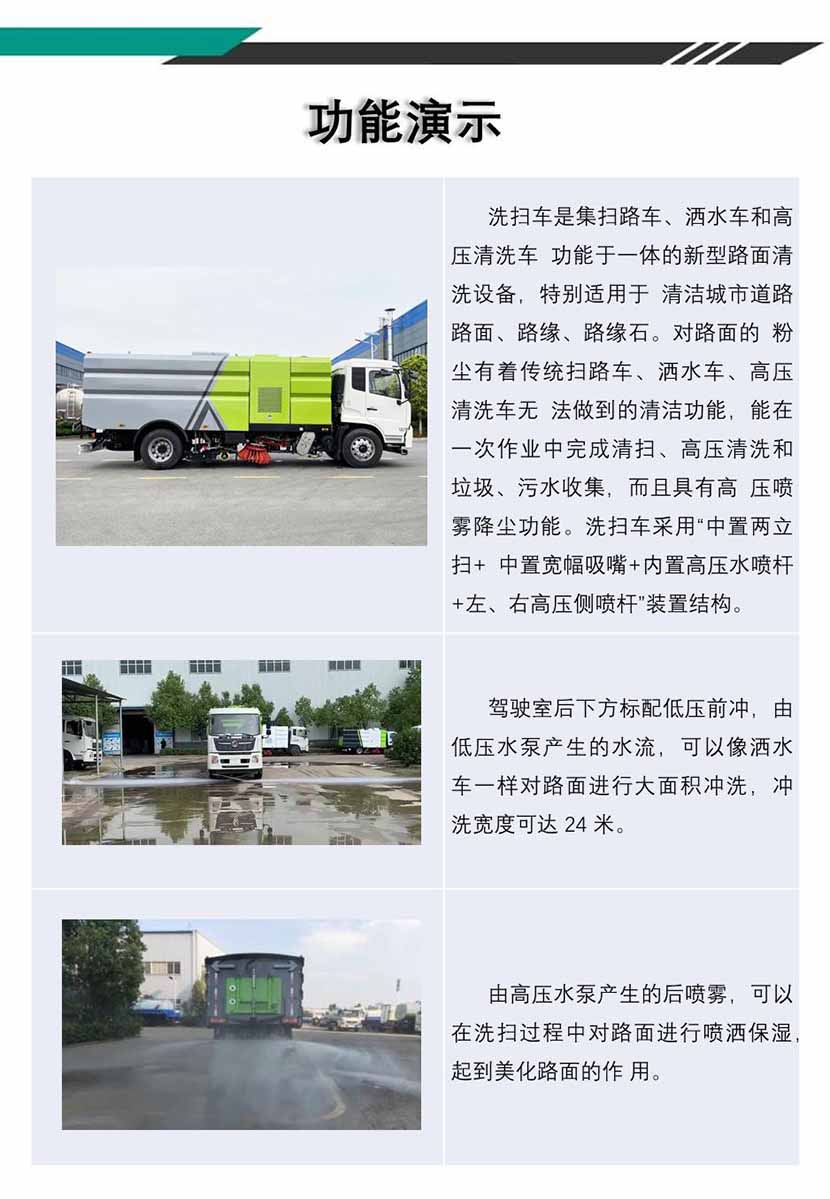

*洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、
“左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。
*洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。






洗扫车结构概述
适用范围:1.城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作。
2.工地、厂区等干道的清洗、清扫。
结构设计和组成部分:

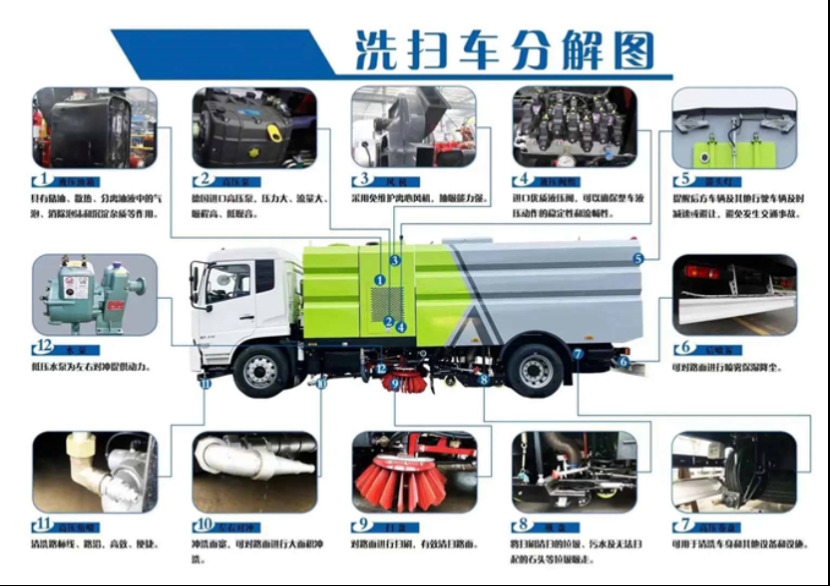

行走部分等组成,包括汽车底盘、副梁、副发动机组、风机、离合器、高压水泵、撒水泵、清水箱、污水箱、扫盘、吸盘、组合式喷杆、液压系统、电控系统、水路系统、气路系统、前冲、后喷雾、自洁装置、智能语音、作业监控系统等组成。
作业范围广:从几十微米**80-100mm的石子、砖头、树叶、饮料水瓶等杂物,一次作业均能全部去除。路面清扫宽度3500mm清扫能力40000㎡/h-50000㎡/h.
结构简单,易损件少:整车上装90%以上零部件均采用装配式组装方式,各小件均具备通用性及互换性,拆卸方便,易于更换,维护费用低,更换效率高。
水箱、垃圾箱容积大,作业时间长:水箱容积可达9m3,垃圾箱总容积达7m3,可适宜长时间作业。
高性能环保
天锦洗扫车利用高压水流及倾斜扫刷将垃圾扫**吸盘前面,在风机产生的负压作业下,风流在闭合的回路中将垃圾吸入垃圾箱储存,整个作业过程均是物理原理,不会产生化学废料或垃圾外泄对环境的二次污染,同时,后喷雾的降尘有效的降低了空气中的粉尘浓度,解决粉尘污染问题。洗扫洁净度高,该车型功能齐全能解决不同路面环境的作业,一次作业洗扫效率达98%以上,**冲洗功能、洗扫功能、路沿清洗功能、后喷雾功能、低压冲洗功能以及采用的中置吸盘+左右喷杆清洗方式,可对页面、勾缝、弯道处、路沿上等处的灰尘、垃圾均能有效的处理干净,确保环境整洁。

【整车技术参数】
|
产品**
|
楚胜牌
|
公告批次
|
349
|
产品名称
|
楚胜牌CSC5180TXSESNG6型洗扫车
|
总质量(kg)
|
18000
|
罐体容积(m3)
|
|
额定质量(kg)
|
6420,6355
|
外形尺寸(mm)
|
9050 * 2520,2550 * 3100 (mm)
|
整备质量(kg)
|
11450
|
货厢尺寸(mm)
|
|
额定载客(人)
|
|
准拖挂车总质量(kg)
|
|
驾驶室准乘人数(人)
|
2,3
|
鞍座**载质量(kg)
|
|
接近角/离去角(°)
|
17/11
|
前悬/后悬(mm)
|
1250/2200
|
轴荷(kg)
|
6500/11500
|
**车速(km/h)
|
88
|
备注:
|
1、该车主要专用装置为洗扫总成,用于道路清扫。仅采用5600mm轴距。2、侧、后防护材料均为Q235,螺栓连接;后防护截面尺寸:230×50,下边缘离地高:450mm。3、ABS的型号及生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,J ABS/焦作博瑞克**技术有限公司。选装箱体外观样式。随底盘选装驾驶室。
|
【底盘技术参数】
|
底盘型号
|
EQ1180GL6NJ
|
底盘名称
|
载货汽车底盘
|
**名称
|
东风牌
|
生产企业
|
东风汽车集团有限公司
|
轴数
|
2
|
轮胎数
|
6
|
轴距(mm)
|
4200,4500,4700,5100,5600
|
轮胎规格
|
10.00R20,295/80R22.5
|
钢板弹簧片数
|
9/11+8
|
前轮距(mm)
|
1920,1950,1970,2040
|
燃料种类
|
NG
|
后轮距(mm)
|
1820,1870
|
排放依据标准
|
GB17691-2018国Ⅵ
|
发动机型号
|
发动机生产企业
|
发动机排量
|
发动机功率
|
YCA07220N-60
|
广西玉柴机器股份有限公司
|
6871
|
162
|
整车详细介绍
|
底盘说明
|
底盘配置:天然气车配置:发动机玉柴220N一60,驾驶室T702,安全带提示,电动玻璃,变速箱DC7J100TC,轴距(4500,4700,5100,5600)大梁250(7十5)双层直通,前桥5T,后桥10T,前后板簧9/11,轮胎10.00R20钢丝胎:助力方向,断气刹,防抱死系统,然料种类CNJ,可选装(LNG):单侧挂汽瓶4个每个汽瓶120升,带行车记录仪,汽囊座椅,ABS,电动熄火,排气制动,灯光调节,LED灯,续航里程550公里左右,气耗每公里在0.45元左右。
|
