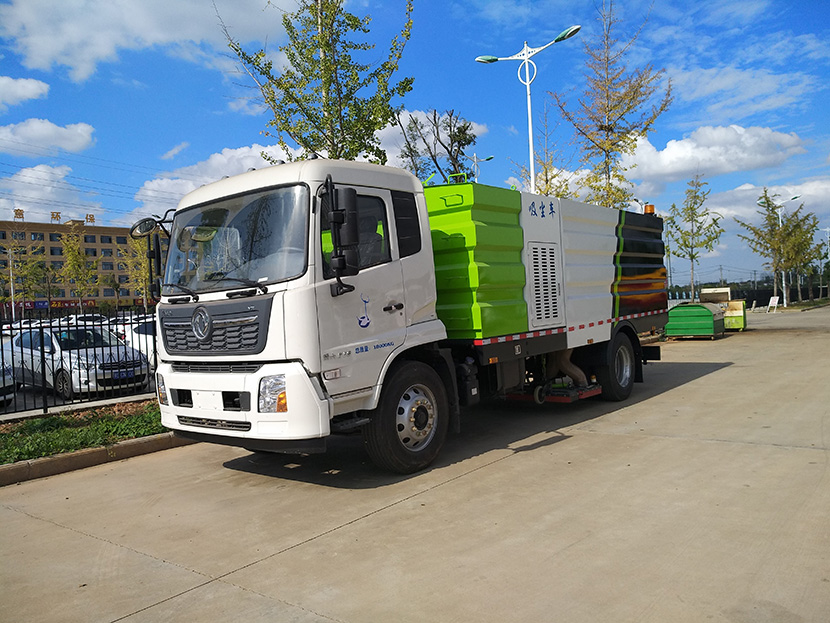

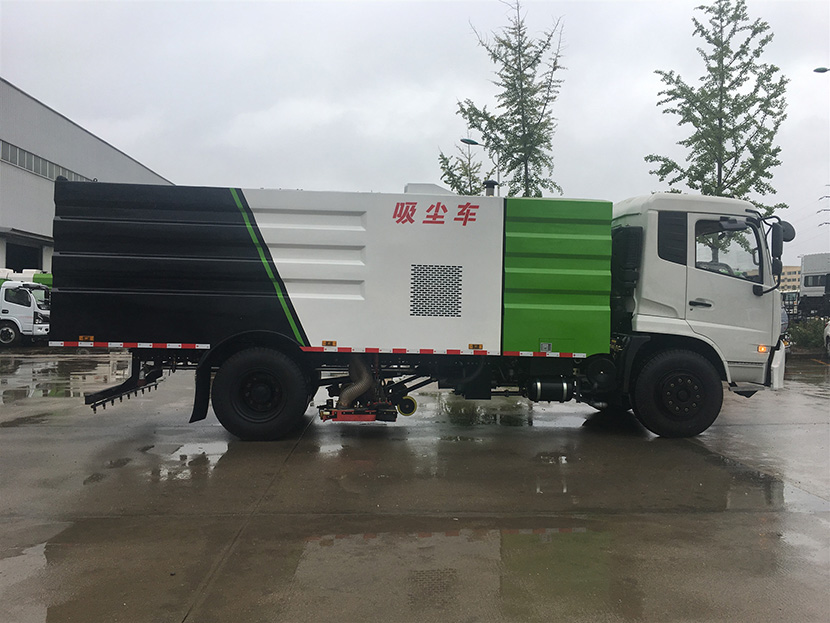

东风天锦中置吸尘车

吸尘车是一种集路面清扫、垃圾回收和运输为一体的新型高效清扫设备。可应用于干线公路,市政以及机场道面、城市住宅区、公园等道路清扫。。在国内利用路面吸尘车进行路面养护已经成为一种潮流。吸尘车是清扫系统的专用环卫车辆,主要用于大中型城市环卫部门进行清扫作业工作。吸尘车极大地解放了环卫工人的工作强度,提高了工作效率,减少了扬尘等二次污染。

适用范围:
1.城市道路、高速公路、广场、机场、码头、遂道、桥梁、码头等路面日常清洁工作。
2.吸尘车适用于像水泥厂,煤厂,搅拌站等路面灰尘太厚的地方。
结构组成部分:
由吸尘车作业部分及行走部分等组成。包括二类汽车底盘、副梁、副发动机、风机、离合器、隔膜水泵、清水箱、副发机机仓、垃圾箱、主吸盘、左右副吸盘、组合液压系统、电控系统、水路系统、气路系统装置等组成。(前冲、后洒)根据自身需求可选配。
工作原理:
主车发动机负责行驶,副发动机驱动液压油泵,隔膜水泵和风机工作。液压油泵驱动左、右主吸盘及副吸盘伸缩、升降。副发动机带动风机产生负压,通过负压的压力使灰尘进入垃圾箱,经过滤筒过滤灰尘,使排出来的空气无二次扬尘。

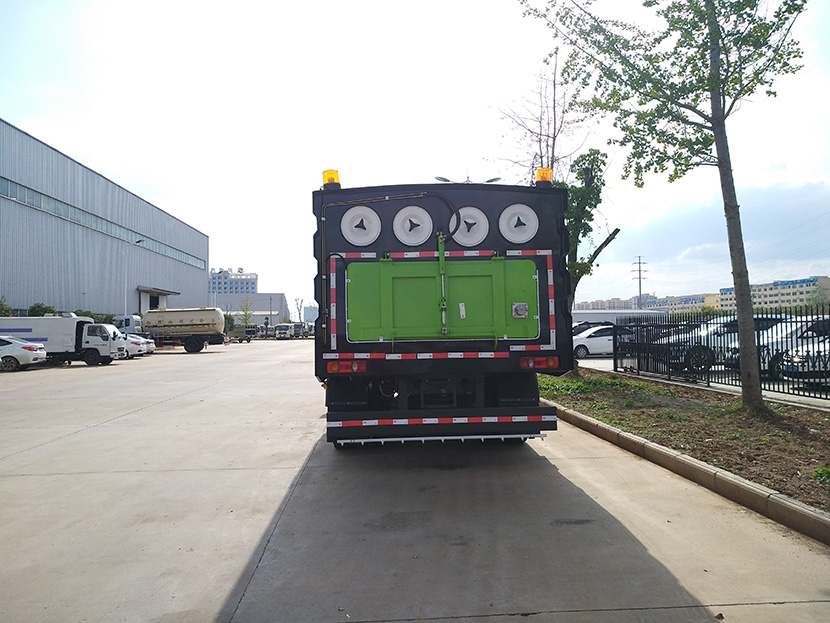

新颖的箱体造型,采用清水箱前置、垃圾箱后置的布置方式,半封闭式副发动机仓,外观造型电脑设计,高位侧裙,曲面过渡,整体协调匀称。达到低油耗,低噪音,流线型外观设计,整体结构紧凑,维修方便;水箱/垃圾箱采用优质碳钢板制成,防腐性能极优,三角折弯造型,顶部折边过渡,避免棱角分明的视角效果,车尾部装有雾状喷水润湿具有减少扬程功能,整体外观新颖而大气。


【整车技术参数】
|
产品**
|
楚胜牌
|
公告批次
|
352
|
产品名称
|
楚胜牌CSC5125TXC6型吸尘车
|
总质量(kg)
|
11995
|
罐体容积(m3)
|
|
额定质量(kg)
|
4950
|
外形尺寸(mm)
|
7150 * 2200,2350 * 2650,2700 (mm)
|
整备质量(kg)
|
6850
|
货厢尺寸(mm)
|
|
额定载客(人)
|
|
准拖挂车总质量(kg)
|
|
驾驶室准乘人数(人)
|
3
|
鞍座**载质量(kg)
|
|
接近角/离去角(°)
|
21/12
|
前悬/后悬(mm)
|
1130/2220,1180/2170
|
轴荷(kg)
|
4350/7645
|
**车速(km/h)
|
103
|
备注:
|
1、该车主要用于道路吸尘,主要专用装置为箱体,吸尘总成。仅采用轴距:3800mm。2、侧防护由专用装置代替。后防护材料采用Q235,螺栓连接,截面高100mm,截面宽50mm,下边缘离地高350mm。选装吸尘装置后置时,侧防护材料为Q235,螺栓连接;后防护由专用装置代替,离地高220mm。3、随底盘选装前面罩,前保险杠,前组合灯具,前雾灯,排半驾驶室。ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。选装箱体外观样式,后垃圾箱尾门样式,选装后置吸盘,后部喷雾装置。
|
【底盘技术参数】
|
底盘型号
|
EQ1125SJ8CDC
|
底盘名称
|
载货汽车底盘
|
**名称
|
东风牌
|
生产企业
|
东风汽车股份有限公司
|
轴数
|
2
|
轮胎数
|
6
|
轴距(mm)
|
3800,3950,4050,4100,4400,3600,4700
|
轮胎规格
|
245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR
|
钢板弹簧片数
|
8/10+7,12/12+9
|
前轮距(mm)
|
1745,1802,1820,1842,1765,1890
|
燃料种类
|
柴油
|
后轮距(mm)
|
1630,1650,1800,1720
|
排放依据标准
|
GB17691-2018国Ⅵ
|
发动机型号
|
发动机生产企业
|
发动机排量
|
发动机功率
|
YCY30165-60
|
广西玉柴机器股份有限公司
|
2970
|
121
|
Q28-130E60
|
安徽全柴动力股份有限公司
|
2800
|
96
|
整车配置文字概述
该吸尘车是采用型东风天锦国六二类原厂汽车底盘改装,加装副发动机、风机、清水箱、垃圾箱、中置吸盘,工作视频探头,自动脉冲清理功能,液压系统、专用装置电控系统和副车架等改装而成。
1、东风天锦(轴距4700)国六二类原厂汽车底盘,康明斯发动机210/230马力,国六排放标准,驾驶室带翻转,断气刹,6档/8挡变速箱,带方向助力, 10.00R20 18PR型轮胎。

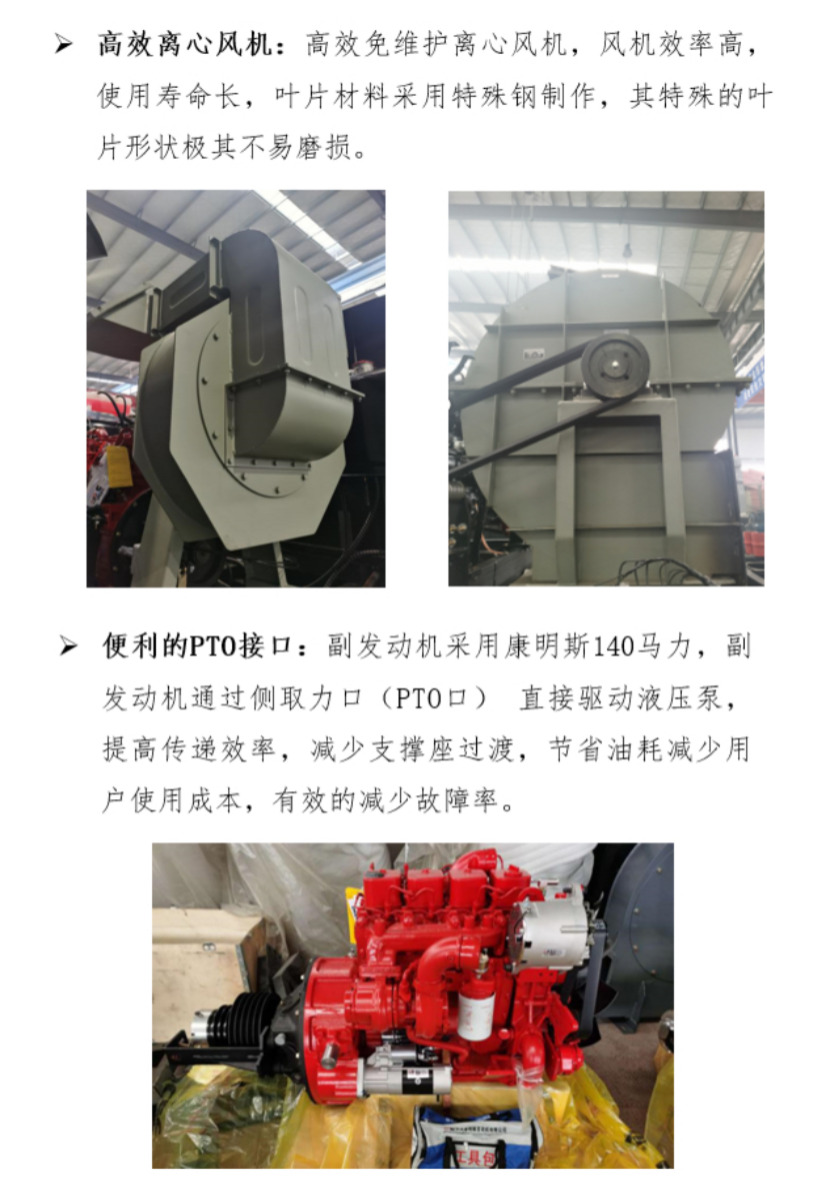

2、副发动机采用性能强劲的康明斯140马力副发动机。
3、采用大功率耐磨免维护离心风机,低噪音,效率高风量大,使用寿命长。
4、清水箱充分利用了车载空间,容积2m3。
5、垃圾箱容积8m3,内部加装进口防水材料滤筒,垃圾分类存放,能有效地对树叶,石子,灰尘进行粗细处理,厢体采用倾翻卸料。

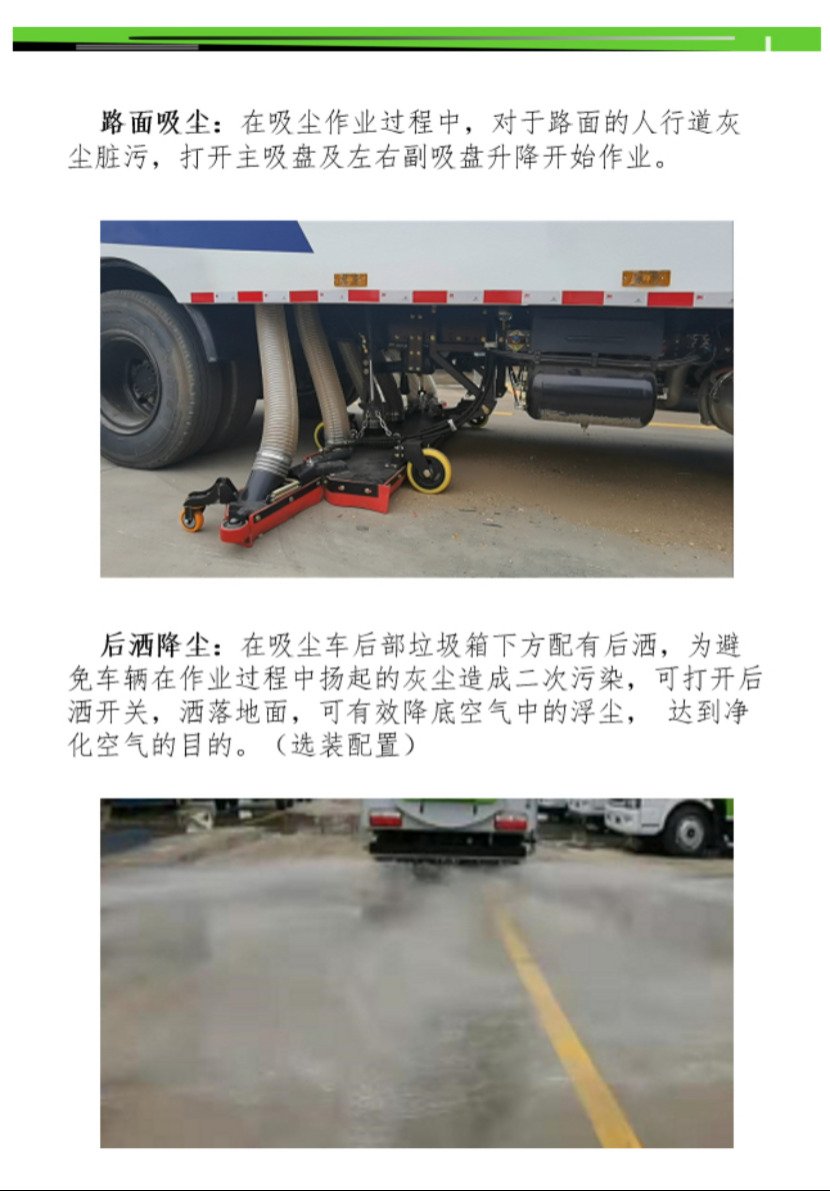

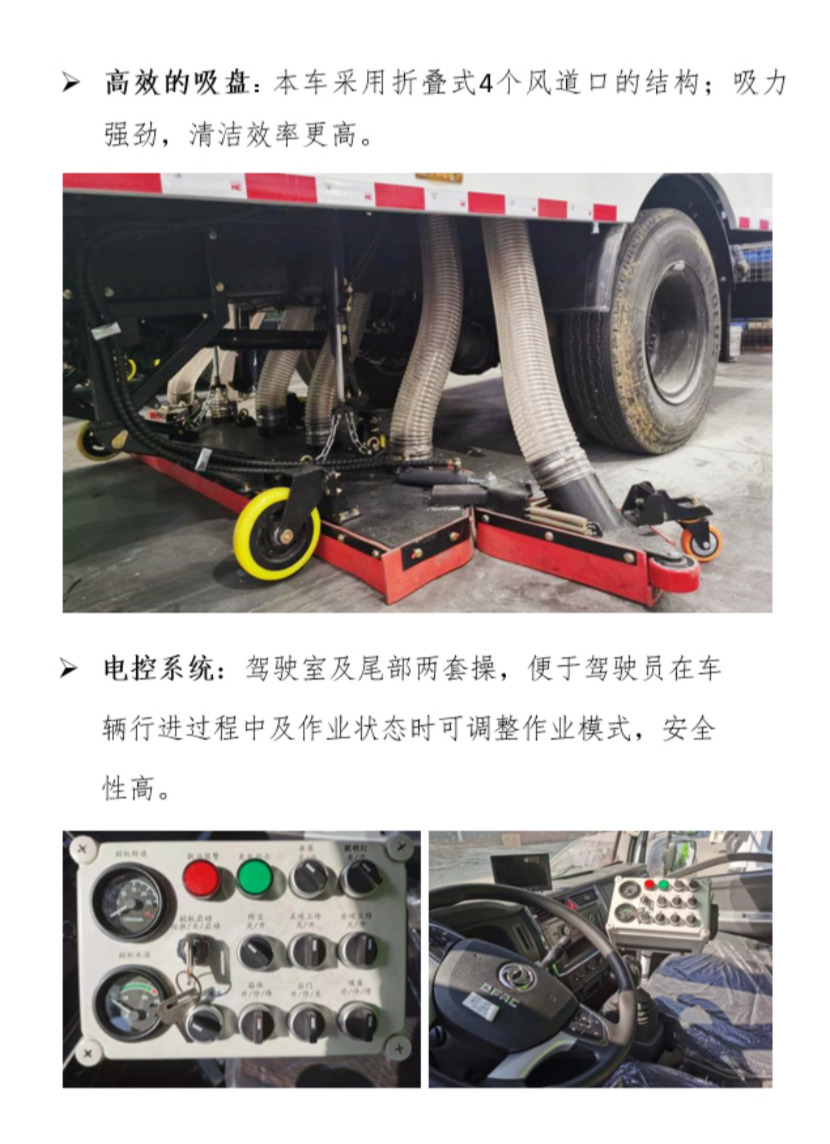

6、主吸盘的宽度达到2400mm,左右副吸盘宽度500mm,**作业约宽度3.5m。4个高度可调的吸嘴轮,能方便调整和保证吸盘与路面间合理间隙,从而达到更好的吸尘效果,吸尘效率更高。
7、自动脉冲清理功能,副机带打气泵和容积气罐,达到一定气压时,开起脉冲反吹装置,对箱体内滤筒进行反吹震动,使工作中的滤筒不容易堵塞,有效提高吸力,从而能达到更好的清洗效果。
8、驾驶室手动按钮式液压系统驱动主吸盘升降、左右副吸盘驱动、脉冲清理功能、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
9、液压管路采用密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。
10、采用高品质液压电磁阀、电控开关,可靠性高,使用寿命长。
11、液压元件采用集成叠加设计,驾驶室电液集中**,操作方便。
12、加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。
13、副架承重梁用截面方钢焊接而成,保障了整车安全性,让车辆行驶更安全。
14、外观造型电脑设计,高位侧裙,曲面过渡,整体协调匀称。达到低油耗,低噪音,流线型外观设计.
车辆作业范围
煤矿厂,混泥土搅拌站厂灰尘较多,厚的粉尘一次作业均能全部去除。路面清扫宽度约3200mm,清扫能力
30000m2/h-60000m2/h。
结构简单,易损件少
整车上装
90%以上零部件均采用装配式组装方式,各小件均具备通用性及互换性, 拆卸方便,易于更换,维护费用低,更换效率高。
水箱、垃圾箱容积大,作业时间长
水箱容积可达 2m3,垃圾箱总容积达 8m3,可适宜长时间作业。
